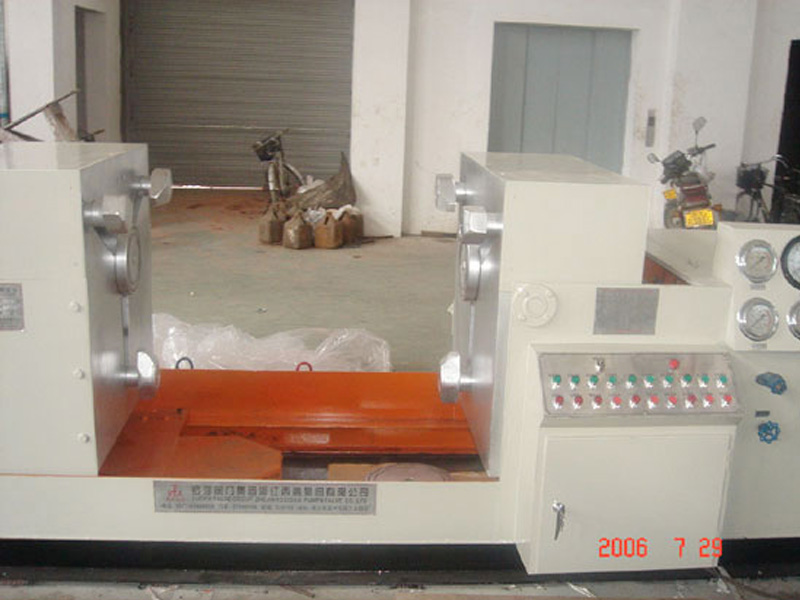

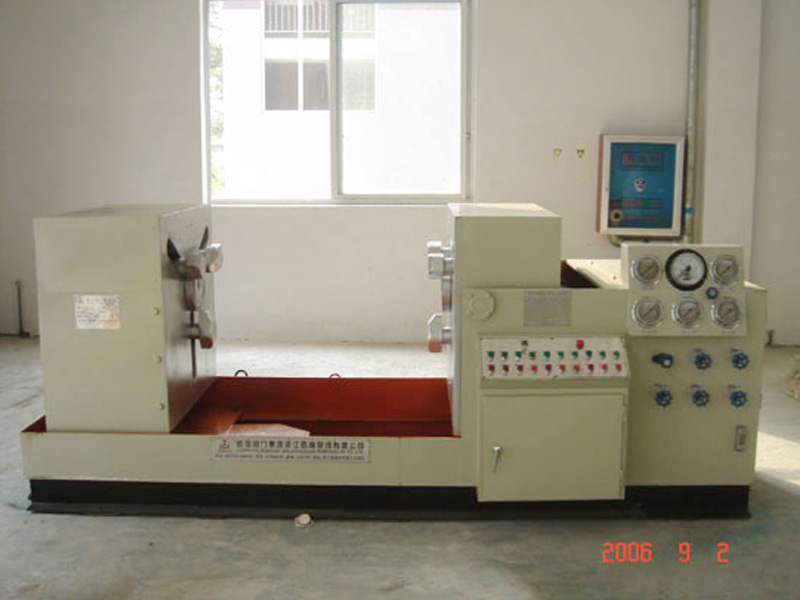

抱壓式閥門試壓臺試驗要求

①所有閥門依據業主質量部要求在抱壓式閥門試壓臺上進行壓力試驗。

②試驗用壓力表必須經檢定合格，精度不低于1.5級，量程應是試驗壓力的1.5~2倍。

閥門殼體壓力試驗

1.所有閥門產品都均需在YFA-F型抱壓式閥門試壓臺上進行殼體耐壓試驗。

2.閥門殼體壓力試驗的試驗壓力應為閥門公稱壓力的1.5倍。

3.閥門殼體壓力試驗最短保壓時間為5分鐘。如果試驗介質為液體，殼體外表面不得有滴漏或潮濕現象，閥體與閥體襯里、閥體與閥蓋結合處不得有泄露，如果試驗介質為氣體，則應按規定的檢漏方法檢驗，不得有泄露現象。

4.公稱壓力小于1MPa且公稱通經大于或等于600毫米的閘閥，殼體壓力試驗可不單獨進行，可在管道系統試驗中進行。

做閥門密封試驗

1．在抱壓式閥門試壓臺上做的閥門密封試驗包括上密封試驗、高壓密封試驗和低壓密封試驗，密封試驗必須在殼體壓力試驗合格后進行。

2．閥門密封試驗項目應根據直徑和壓力按規定進行選取。當公稱直徑小于或等于100mm、公稱壓力小于或等于25MPa和工稱直徑大于100mm、公稱壓力小于或等于10MPa時，應按表 4.3.3.2-1 選取；當公稱直徑小于或等于100mm、公稱壓力大于25MPa和公稱直徑大于100mm、公稱壓力大于10MPa，應按表4.3.3.2-2選取。

3．閥門高壓密封試驗和上密封試驗的試驗壓力為閥門公稱壓力的1.1倍，低壓密封試驗壓力為0.6MPa，密封試驗保壓時間見表4.3.3.3-1，以密封面不漏為合格。

4.公稱壓力小于1MPa且公稱通徑大于或等于600mm的閘閥可不單獨進行閥門密封試壓，宜用色印方法對閘板密封副進行檢查，接合面連續為合格。
